STRAUB-OPEN-FLEX- 1 L

Муфты раскладные с шарниром для воды, промышленности, нефти, газа, судостроения, шельфовых платформ.

d 48.0-168.3 мм

STRAUB-OPEN-FLEX- 1 L - муфты раскладные с шарниром для воды, промышленности, нефти, газа, судостроения, шельфовых платформ. STRAUB-OPEN-FLEX- 1 L - муфты раскладные с шарниром для воды, промышленности, нефти, газа, судостроения, шельфовых платформ. муфты соединительные для труб на высокое давление

Муфты раскладные Straub-OPEN-FLEX-1L производятся в различных исполнениях: с одним шарниром, из двух частей или как одно целое с технологическими насечками на буртике корпуса.Спецификация и эксплуатационные свойства аналогичны муфтам STRAUB-FLEX.

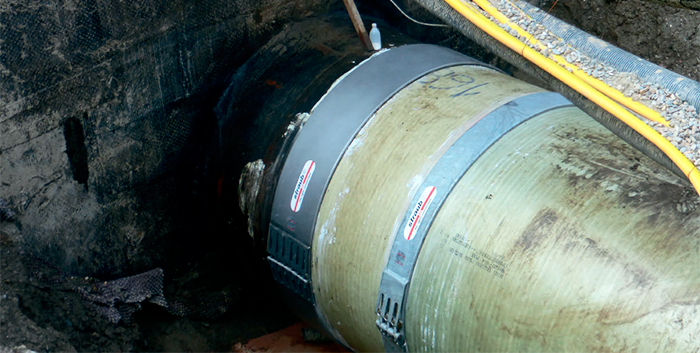

Основным преимуществом муфт STRAUB-OPEN-FLEX-1L является то, что эти муфты можно монтировать без демонтажа труб на дефектном участке трубопровода. Это особенно важно там, где требуется проведение переодического ремонта в местах соединения или возникновения трещин, разрывов. Сделать это очень просто и надежно.

Рабочее давление до 25 бар, до 45 бар
Диаметр от 48.3 - 168.3 мм
Диапазон температур от -20° C до +180° C



[Каталог] cоединительные муфты STRAUB-OPEN-FLEX 1 48.3 - 168.3 »

[Каталог] ремонтно-соединительные хомуты высокого давления STRAUB-OPEN-FLEX-HIGH PRESSURE 60.3 -1016.0 »

[Инструкция] инструкция по установке »



ОТПРАВИТЬ ЗАПРОС

муфты для соединения труб

Спецификация STRAUB-OPEN-FLEX 1 d 48.3 - 168.3 мм

Деталь/материал W1 W2 W4 W5
Корпус   AISI 316 L или аналог   AISI 316 L
Болты стяжные   AISI 4135   A4 - 80
Болты закладные   AISI 12 L 14, гальванизиров.   AISI 316 L
Подкладка (опцион)   AISI 316 L или аналог/ PVDF   AISI 316 L или аналог / PVDF
Уплотнительная манжета
EPDM

Температура от -20°С до + 100°С

Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты

NBR

Температура от -20°С до +80°С

Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды

FPM / FKM

Температура от -20°С до +180°С

Среда: озон, кислород, кислоты, газы, мала и горючее (только с прокладкой)

STRAUB-OPEN-FLEX- 1 L - муфты раскладные с шарниром для воды, промышленности, нефти, газа, судостроения, шельфовых платформ.

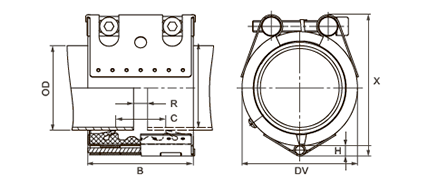

OD  Допуски PN  PN  DV X
[мм] [мм] [бар] [бар] [мм] [мм] [мм] [мм]
48.3 47.0 - 49.5 25.0 16.0 75 35 70 89
54.0 52.5 - 55.5 25.0 16.0 75 35 76 94
57.0 55.5 - 58.5 25.0 16.0 75 35 79 97
60.3 59.0 - 61.5 25.0 16.0 75 35 82 101
73.0 71.5 - 75.0 25.0 16.0 94 51 95 119
76.1 74.5 - 77.5 25.0 16.0 94 51 98 123
84.0 82.5 - 85.5 25.0 16.0 94 51 106 131
88.9 87.5 - 90.5 25.0 16.0 94 51 111 136
100.6 99.0 - 102.5 25.0 16.0 94 51 123 148
101.6 100.0 - 103.5 25.0 16.0 94 51 124 148
104.0 102.5 - 105.5 20.0 16.0 94 51 126 152
104.8 103.0 - 106.5 20.0 16.0 94 51 127 152
108.0 106.5 - 110.0 20.0 16.0 94 51 130 156
114.3 112.5 - 116.0 20.0 16.0 94 51 136 162
118.0 116.0 - 120.0 20.0 16.0 94 51 140 166
127.0 125.0 - 129.0 20.0 16.0 107 62 149 179
129.0 127.0 - 131.0 20.0 16.0 107 62 151 181
130.2 128.5 - 132.0 20.0 16.0 107 62 152 181
133.0 131.0 - 135.0 16.0 16.0 107 62 155 189
139.7 138.0 - 141.5 16.0 16.0 107 62 162 192
141.3 139.5 - 143.0 16.0 16.0 107 62 163 192
154.0 152.0 - 156.0 16.0 16.0 107 62 176 207
159.0 157.0 - 161.0 16.0 16.0 107 62 181 212
168.3 166.0 - 170.5 16.0 16.0 107 62 190 225
  • Следуйте инструкции по монтажу
  • PN () = рабочее давление при соблюдении допустимых нагрузок
  • Тестовое давление=PN() x 1.5 (например, для промышленности, водоснабжения и пр. )
  • PN ()  рабочее = давление с учетом четырехкратного запаса прочности (например, для судостроения)
  • Кольцевые вкладки являются опцией
  • Дополнительные замеры уплотнений, давления и температуры по запросу.
