STRAUB-FLEX-3,5
Гибкая муфта для соединения труб для воды, промышленности, нефти, газа, судостроения.
d 323,9 - 4064.0 мм
Гибкая муфта для соединения трубопроводов из любых материалов.
Соединение с двумя свойствами— как соединительно-уплотнительная функция так и функция компенсатора в одной муфте.
Многофункциональная муфта без жесткого сцепления предназначена для соединения труб из разных мате
риалов. Соединительная функция и компенсатор в одном. Применяется в добывающих отраслях, газо-и водопроводах, в промышленности, энергетике и судостроении. Особенно хорошо компенсирует осевые температурные деформации и вибрацию, также шум.
Рабочее давление до 25 bar
Диаметр от 323,9 - 4064.0 мм
Диапазон температур от -20° C до +180° C
[Каталог] cоединительные муфты STRAUB-FLEX 3.5 323.9 - 4064.0 »
[Инструкция] инструкция по установке »

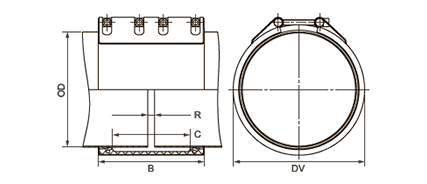

Спецификация STRAUB-FLEX d 323.9 - 1 219.2 мм
| Деталь/материал | W1 | W2 | W4 | W5 |
|---|---|---|---|---|
| Корпус | S355MC,гор. оцинк. | AISI 316 L или аналог | ||
| Болты стяжные | AISI 4135 | A4-80 | ||
| Болты закладные | AISI 12 L 14, гальванизир. | AISI 316 L или аналог | ||
| Подкладка (опцион) | AISI 316 L или аналог/ HDPE | AISI 316 Lили аналог / HDPE | ||
| Уплотнительная манжета | ||||
| EPDM | Температура от -20°С до + 100°С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты |
|||
| NBR | Температура от -20°С до +80°С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды |
|||
| OD | Допуски | OD | Допуски |
|---|---|---|---|
| [мм] | [мм] | [мм] | [мм] |
| PN 2.5 - 25 [бар]* | |||
| 323.9 | 320-327 | 711.2 | 707-715 |
| 355.6 | 352-370 | 762.0 | 758-766 |
| 406.4 | 402-410 | 812.8 | 809-817 |
| 457.2 | 453-461 | 914.4 | 910-918 |
| 508.0 | 504-512 | 1016.0 | 1011-1021 |
| 558.8 | 555-563 | 1117.6 | 1112-1123 |
| 609.6 | 605-614 | 1219.2 | 1214-1224 |
| 655.0 | 651-659 | ||
ДОСТУПНЫ В ПРОМЕЖУТОЧНЫХ РАЗМЕРАХ ОТ 323.9 ДО 812.8 мм
- Следуйте инструкциям по монтажу
- PN = рабочее давление при соблюдении допустимых нагрузок
- Тестовое давление = PN x 1.5 .5 (например, для промышленности, водоснабжения и пр. )
- Разрывное давление = прим. PN x 2
- Кольцевые вкладки являются опцией
- Дополнительные замеры уплотнений, давления и температуры по запросу.
Большие диаметры доступны в STRAUB-OPEN-FLEX.
