STRAUB-CLAMP SCZ 2 замка

Ремонтные хомуты, муфты для труб из двух частей

d 88-440.0 мм

Ремонтные муфты-хомуты из нержавеющей стали однозамковые одночастевые STRAUB-CLAMP SCE 1 замок Ремонтные муфты/хомуты STRAUB-CLAMP SCE Ремонтные муфты/хомуты STRAUB-CLAMP SCE

Ремонтные муфты/хомуты STRAUB-CLAMP SCE компактные 2 замка (двусторонние) компактные и из двух частей предназначены для проведения надёжного ремонта газопроводов, водопроводов, канализационных труб и других трубопроводов из различных материалов (сталь, серый чугун, ковкий чугун, асбестоцемент, бетон, полиэтилен, ПВХ и т.д.). Возможен ремонт повреждений до 250мм.

Муфты изготавливаются с уплотнениями NBR и EPDM и доступны в однозамковом и двухзамковом исполнении.

Длина ремонтной муфты должна быть как минимум равна наружному диаметру ремонтируемой трубы. Подготовка поверхности трубопровода для ремонта,осуществляется согласно общим требованиям (см. Инструкцию по монтажу STRAUB-CLAMP).

ОСОБЕННОСТИ МУФТ STRAUB-CLAMP:
Идеальное решение для ремонта больших повреждений до 250мм.
Вафельная манжета глубокого профиля позволяет производить ремонт на неровной трубе и сварных швах, а так же гарантирует герметичность системы при минимальной затяжке, что обеспечивает долгий срок службы манжеты.
Изделие полностью из нержавеющей стали (AISI 304/1.4301/08Х18Н10)без использования сварки, что исключает коррозию.
Удобные эргономичные рукоятки позволяют производить монтаж в считаные минуты.
Разрешение на применение экспертизы промышленной безопасности.
Болты из нержавеющей стали со специальным покрытием
(Дисульфид молибдена, MoS2) для предотвращения холодной сварки.
Возможность многократного применения.

Убедитесь в преимуществах ремонтных муфт STRAUB-CLAMP. Мы гарантируем простое, безопасное и надежное решение!

[Каталог] ремонтные муфты, хомуты STRAUB-CLAMP CSZ 2 замка 88.0 -440.0 »

[Инструкция] инструкция по установке »



ОТПРАВИТЬ ЗАПРОС



Спецификация STRAUB-CLAMP 2 замка d 88.0 - 440.0 мм

Деталь Материал
Корпус AISI 304
Болты стяжные А2-70
Болты закладные AISI 304
Уплотнительная манжета
Уплотнение EPDM Температура: -30°С до +130 °С
Среда: все виды водных растворов, канализационные стоки, воздух, твердые вещества, химические продукты (по запросу)
Уплотнение NBR Температура: -20°С до +80 °С
Среда: вода, природный газ, нефтепродукты, бензины, и другие углеводороды

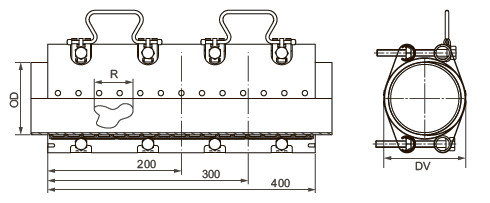

Наружный диаметр Допуск Рабочее давление  2 болта [мм] 3 болта [мм] 4 болта [мм] DV KV Момент затяжки Головка для ключа Резьба
[мм] [мм] [бар] [мм] [мм] [Nm] [мм] [мм]
88.0  88 - 110 16.0 200 300 400 117 186 20 17 10
100.0  100 - 120 16.0 200 300 400 132 197 20 17 10
108.0  108 - 128 16.0 200 300 400 140 204 20 17 10
114.0  114 - 134 16.0 200 300 400 146 209 20 17 10
120.0  120 - 140 16.0 200 300 400 152 215 20 17 10
130.0  130 - 150 16.0 200 300 400 162 288 20 19 12
140.0  140 - 160 16.0 200 300 400 172 237 35 19 12
159.0  159 - 180 16.0 200 300 400 192 255 35 19 12
168.0  168 - 189 16.0 200 300 400 201 264 35 19 12
190.0  190 - 210 16.0 200 300 400 190 284 35 19 12
210.0  210 - 230 10.0 200 300 400 242 303 35 19 12
218.0  218 - 238 10.0 200 300 400 252 312 35 19 12
240.0  240 - 260 10.0 200 300 400 272 332 35 19 12
269.0  269 - 289 10.0 200 300 400 301 360 35 19 12
282.0  282 - 302 10.0 200 300 400 314 373 35 19 12
315.0  315 - 335 10.0 200 300 400 347 405 40 19 12
322.0  322 - 344 10.0   300 400 356 413 40 19 12
337.0  337 - 358 6.0   300 400 370 427 40 19 12
347.0  347 - 367 6.0   300 400 379 436 40 19 12
365.0  365 - 385 5.0     400 397 453 40 19 12
390.0  390 - 410 5.0     400 422 478 40 19 12
410.0  410 - 430 5.0     400 442 498 40 19 12
420.0  420 - 440 5.0     400 452 508 40 19 12
  • Следуйте инструкции по монтажу ƒ
  • Тестовое давление = PN x 1.5
  • Нельзя применять на трубах разного диаметра
  • Длина поврежденного участка не должна составлять более 20% внешнего диаметра трубы
  • Ремонтная муфта должна располагаться по центру повреждения
