STRAUB-FLEX 2

Многофункциональная муфта без жесткого сцепления для воды, промышленности, нефти, газа, судостроения.

d 172.0-2032.0 мм

Гибкая муфта для соединения трубопроводов из любых материалов.

Соединение с двумя свойствами— как соединительно-уплотнительная функция так и функция компенсатора в одной муфте.
Многофункциональная муфта без жесткого сцепления предназначена для соединения труб из разных мате риалов. Соединительная функция и компенсатор в одном. Применяется в добывающих отраслях, газо-и
водопроводах, в промышленности, энергетике и судостроении. Особенно хорошо компенсирует осевые
температурные деформации и вибрацию, также шум.

Рабочее давление до 25 bar
Диаметр от 172,0 до 2032,0 мм
Диапазон температур от -20° C до +180° C

[Каталог] cоединительные муфты STRAUB-FLEX 2 172.0 -2032.0 »

[Инструкция] инструкция по установке »

ОТПРАВИТЬ ЗАПРОС

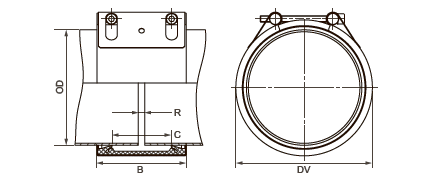

Спецификация STRAUB-FLEX 2 d 172.0 - 2032.0 мм

Деталь/материал	W1	W2	W5
Корпус	S355MC, гор. гальваниз.	AISI 316 L или аналог	AISI 316 L или аналог
Болты стяжные	AISI 4135	AISI 4135	A4-80
Болты закладные	AISI 12 L 14, гальванизиров.	AISI 12 L 14, гальванизиров	AISI 316 L или аналог
Подкладка (опцион)	AISI 316 L / HDPE	AISI 316 L или аналог / HDPE	AISI 316 L или аналог / PVDF
Уплотнительная манжета
EPDM	Температура от -20°С до + 100°С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты
NBR	Температура от -20°С до +80°С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды
FPM / FKM	Температура от -20°С до +180°С Среда: озон, кислород, кислоты, газы, мала и горючее (только с прокладкой)

OD	Допуски	OD	Допуски
[мм]	[мм]	[мм]	[мм]
PN 2.5 - 25 [бар]*
PN согласно СТО PMPC
172.0	170-174	762.0	758-766
180.0	178-182	812.8	809-817
200.0	198-202	914.4	910-918
219.1	217-222	1016.0	1012-1020
250.0	248-253	1117.6	1114-1122
267.0	264-270	1219.2	1215-1224
273.0	270-276	1320.8	1316-1325
304.0	301-307	1422.4	1418-1427
323.9	321-327	1524.0	1519-1529
355.6	353-358	1600.0	1595-1605
406.4	404-409	1625.6	1621-1631
457.2	454-460	1727.2	1722-1732
508.0	505-511	1828.8	1824-1834
558.8	556-562	1930.4	1925-1935
609.6	606-613	2032.0	2027-2037
711.2	708-715

ДОСТУПНЫ ПРОМЕЖУТОЧНЫЕ РАЗМЕРЫ от 172.0 до 2032.0 мм

* уточняйте диапазон давления и исполнение для каждого диаметра

Следуйте инструкциям по монтажу
PN = рабочее давление при соблюдении допустимых нагрузок
Тестовое давление =PN x 1.5 (например, для ромышленности, водоснабжения и пр. )
Разрывное давление = прим. PN () x 2
PN () = номинальное давление с учетом четырехразового коэффициента безопасности (например, в судостроении)
Кольцевые вкладки являются опцией
Дополнительные замеры уплотнений, давления и температуры по запросу.
