STRAUB-REP-2-HP-75
Муфта без жесткой осевой фиксации для соединения и ремонта труб высокого давления до 100 атм.
d 219.1-821.0 мм

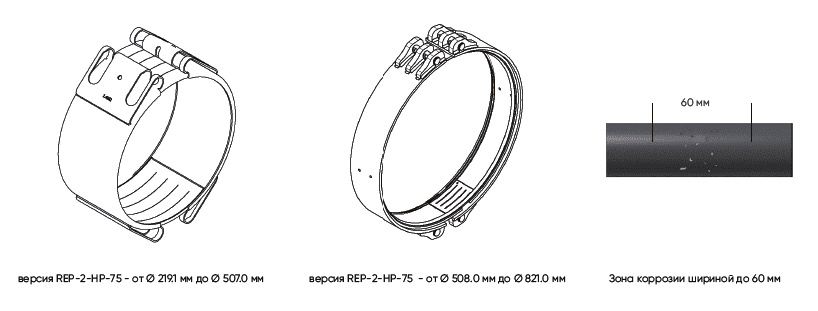

Муфта STRAUB-REP-2-HP-75 предназначена для ремонта нефтехимических трубопроводов в условиях высокого давления. Данную муфту можно использовать для монтажа в любой ситуации. Диаметры более Ø 500 мм снабжены ручками для более простого монтажа.
Рабочее давление до 75 bar
Диаметр от 219,1 до 821,0 мм
Диапазон температур рабочей среды от -20° C до +80° C
НАЗНАЧЕНИЕ
• Идеально подходит для ремонта трещин, дыр, сквозных отверстий
• Предназначена для работы вусловиях высокого давления
• Доступны диаметры от Ø 219,1 мм доØ821,0 мм
• Двойная оболочка корпуса
• Приваренные ручки
[Каталог] ремонтые хомуты для труб высокого давления STRAUB-REP-2-HP-75 219.1 -821.0 »
Спецификация REP-2-HP-75 d 219.1 - 821.0 мм
| Деталь/материал | W1 |
|---|---|
| Корпус | S355J2 |
| Болты стяжные | 12.9 |
| Болты закладные | 1.0737 / 1.0577 |
| Кольцевая вкладка | AISI 316 или аналог / HDPE |
| Уплотнительная манжета | |
| NBR | Температура от -20°С до +80°С Среда: вода, газ, масла, горюче-смазочные вещества, углеводороды |
| Диаметр | Допуск на диаметр | Раб. давление | C | DV | X | Мах. ширина зоны коррозии | Крутящий момент |
|---|---|---|---|---|---|---|---|
| [мм] | [бар] | [мм] | [мм] | [мм] | [мм] | [Nm] | |
| 219,1 | 217.0-222.0 | 75 | 142 | 246.1 | 323 | 60 | 120 |
| 273,0 | 270.5-275.5 | 75 | 148 | 318.0 | 359 | 60 | 180 |
| 325,0 | 322.0-328.0 | 75 | 148 | 369.0 | 411 | 60 | 230 |
| 377,0 | 373.5-380.5 | 75 | 148 | 420.0 | 450 | 60 | 230 |
| 406,4 | 404.0-409.0 | 75 | 148 | 433.4 | 510 | 60 | 230 |
| 426,0 | 421.5-430.5 | 75 | 148 | 420.0 | 450 | 60 | 230 |
| 530,0 | 526.0-534.0 | 75 | 180 | 583.0 | 630 | 60 | 230 |
| 630,0 | 626.0-634.5 | 75 | 180 | 693.0 | 768 | 60 | 250 |
| 720,0 | 716.0-724.0 | 75 | 180 | 792.0 | 878 | 60 | 250 |
| 821,0 | 817.0-825.0 | 75 | 18 | 896.0 | 1002 | 60 | 250 |
ПРОМЕЖУТОЧНЫЕ ДИАМЕТРЫ И БОЛЬШИЕ РАЗМЕРЫ ДОСТУПНЫ ПО ЗАПРОСУ
Примечания:
- Ремонтная муфта, состоящая из двух частей, для применения в трубопроводах. Не подходит для соединения труб
- Без осевой фиксации
- Доступно только с уплотнением NBR
Условные обозначения:
- C = Ширина корпуса
- DV = Наружный диаметр корпуса
- X = Максимальный габаритный размер
[Каталог] ремонтые хомуты для труб высокого давления STRAUB-REP-2-HP-75 219.1 -821.0 »
