STRAUB-STEP-FLEX 3 - соединить трубы разного диаметра.
d 914.4-2032.0 мм

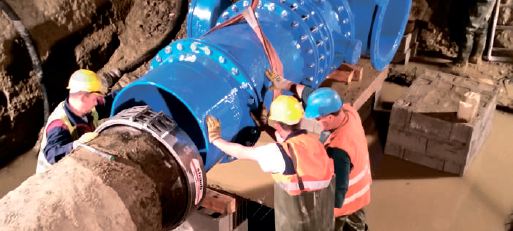

Муфты Straub-STEP-FLEX-3 -гибкое соединение труб разного диаметра без осевой фиксации для труб из любых материалов.
Указанный температурный режим на основе уплотнения EPDM .
EPDM используются по умолчанию.
Все диаметры и спецификации материалов, а так же принадлежности (кольцевые вставки, кольца жёсткости, приспособления для монтажа) вы можете найти в Техническом Руководстве.
Конструкция и дизайн муфт STRAUB согласно DIN 86128-1 и 86128-2.
Рабочее давление до 25 bar
Диаметр от 914,4 - 2032,0 мм
Диапазон температур от -20° C до +100° C
[Каталог] cоединительные муфты STRAUB-STEP-FLEX 3 914.4 - 2032.0 »
[Инструкция] инструкция по установке »

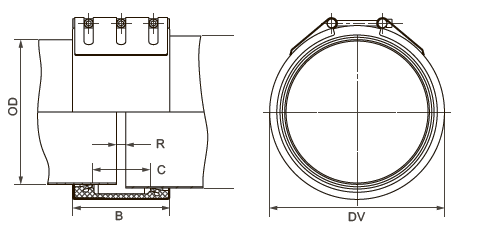

Спецификация STRAUB-STEP-FLEX d 914.4 - 2032.0 мм
| Деталь/материал | W1 | W2 | W4 | W5 |
|---|---|---|---|---|
| Корпус | S355MC, гор. гальваниз. | AISI 316 L или аналог | AISI 316 L или аналог | |
| Болты стяжные | AISI 4135 | AISI 4135 | A4-80 | |
| Болты закладные | AISI 12 L 14, гальванизиров. | AISI 12 L 14, гальванизиров. | AISI 316 L или аналог | |
| Подкладка (опцион) | AISI 316 L или аналог | AISI 316 L или аналог | AISI 316 L или аналог | |
| Уплотнительная манжета | ||||
| EPDM | Температура от -20°С до + 100°С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты |
|||
| OD | DN 2 мин. (dn1+10мм) | DN 2 мах. (dn2+30мм) |
|---|---|---|
| [мм] | ||
| PN 2.5 - 25 [бар] | ||
| 914.4 | 924 | 934 |
| 1016.0 | 1026 | 1046 |
| 1117.6 | 1127 | 1147 |
| 1219.2 | 1229 | 1249 |
| 1320.8 | 1331 | 1351 |
| 1422.4 | 1432 | 1452 |
| 1524.0 | 1534 | 1554 |
| 1600.0 | 1610 | 1630 |
| 1625.6 | 1635 | 1655 |
| 1727.2 | 1737 | 1757 |
| 1828.8 | 1839 | 1859 |
| 1930.4 | 1940 | 1960 |
| 2032.0 | 2042 | 2032 |
ИМЕЮТСЯ ПРОМЕЖУТОЧНЫЕ РАЗМЕРЫ ОТ 914.4 ДО 2032.0 мм
* уточняйте диапазон давления и исполнение для каждого диаметра
- Следуйте инструкциям по монтажу
- PN = рабочее давление при соблюдении допустимых нагрузок
- Тестовое давление =PN x 1.5 (например, для ромышленности, водоснабжения и пр. )
- Кольцевые вкладки являются опцией
- Дополнительные замеры уплотнений, давления и температуры по запросу
