STRAUB-COMBI-GRIP- муфта для соединения пластиковой и металлической труб (ПЭ-сталь)

d 40.0/38.0 - 355.0/355.6 мм

STRAUB-COMBI-GRIP- муфта для соединения пластиковой и металлической труб STRAUB-COMBI-GRIP- муфта для соединения пластиковой и металлической труб

Соединительная муфта идеальна при переходе с пластиковой трубы на металлическую.

Продуманная техника и первоклассное производство обеспечивают высокую надежность каждого соединения труб. При этом соединяются пластиковая труба и металлическая разного диаметра без специальной обработки концов труб.

Рабочее давление до 16 bar
Диаметр от 40.0/38.0 до 355.0/355.6мм
Диапазон температур от -30° C до +100° C

Температура график указан с учетом использования уплотнения EPDM. По умолчанию с муфтой используется уплотнение EPDM, NBR.

Возможно изготовление муфты любого диаметра и использование дополнительных материалов (прокладки, кольца жесткости, натяжные ремни).

Конструкция и дизайн соединительных муфт STRAUB соответсвует DIN 86128-1 and 86128-2.

Кольцо-вставка - STRAUB-PGмуфты соединительные для труб для пластиковых трубопроводов

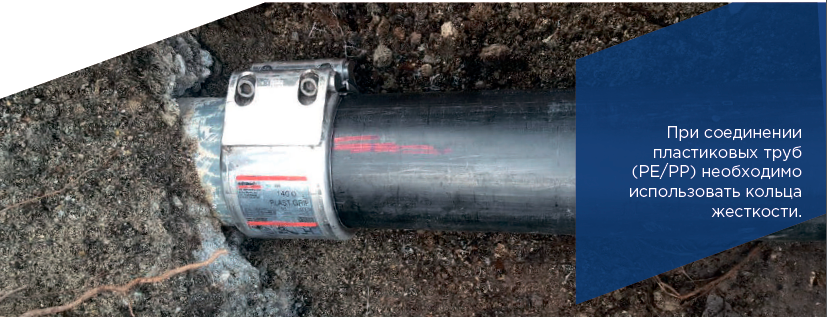

Типичным недостатком для труб из пластика (РЕ/РР) являются механические и тепловые деформации. Такой материал имеет особенность "течь" под воздействием температуры и давления и этот процесс сильно зависит от временного фактора.

Для компенсации внешних радиальных нагрузок на концы труб в зоне соединения применяется внутреннее кольцо-вставка STRAUB-stiffering-ring (Материал AISI 316 L/ DIN 1.4435).



[Каталог] cоединительные муфты STRAUB-COMBI-GRIP 40.0/38.0 до 355.0/355.6 »

[Инструкция] инструкция по установке »



ОТПРАВИТЬ ЗАПРОС

STRAUB-COMBI-GRIP- муфта для соединения пластиковой и металлической труб



Спецификация STRAUB-COMBI-GRIP d 40.0/38.0 до 355.0/355.6 мм

Деталь/материал W1 W2 W4 W5
Корпус   AISI 316 L AISI 316 L AISI 316 L или аналог
Болты стяжные   AISI 4135 A4-80 A4-80
Болты закладные   AISI 12L 14 гальванизир. AISI 304/316L гальванизир. AISI 316L или аналог
Зубчатое анкерное кольцо   AISI A106 гальванизир. AISI 304 AISI 301 / 304
Подкладка (опцион)   AISI 316 L или аналог / PVDF AISI 316 L или аналог / PVDF AISI 316 L или аналог / PVDF
Уплотнительная манжета
EPDM

Температура от -20°С до +100°С

Среда: все водные растворы разного качества, сточные воды, воздух, твердые вещества и химпродукты (по запросу)

NBR

Температура от -20°С до + 80°С

Среда: вода, нефть, газ, бензин, другие углеводороды

STRAUB-COMBI-GRIP- муфта для соединения пластиковой и металлической труб

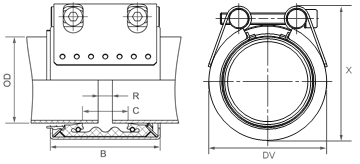

OD  Допуск PN  DV X
[мм] [мм] [бар] [мм] [мм] [мм] [мм]
40.0/38.0 39.0 - 40.5 | 37.5 - 39.0 16.0 61 19 60 73
40.0/42.4 39.0 - 40.5 | 42.0 - 43.5 16.0 61 20 63 76
50.0/48.3 49.0 - 50.5 | 47.8 - 49.0 16.0 61 26 70 83
63.0/60.3 62.0 - 64.0 | 59.7 - 61.0 16.0 76 32 85 98
75.0/76.1 74.0 - 76.0 | 75.0 - 77.5 16.0 94 39 100 117
90.0/88.9 89.0 - 91.0 | 87.0 - 90.0 16.0 94 39 118 123
110.0/108.0 109.0 - 111.0 | 106.5 - 110.5 16.0 94 39 135 151
110.0/114.3 109.0 - 111.0 | 112.0 - 116.0 16.0 97 45 139 157
114.3/114.3 113.0 - 115.0 | 112.0 - 116.0 16.0 94 39 140 157
140.0/139.7 139.0 - 142.0 | 137.5 - 141.0 16.0 109 43 168 191
160.0/159.0 159.0 - 162.0 | 157.0 - 160.5 16.0/10.0 109 43 188 210
160.0/168.31 159.0 - 162.0 | 166.6 - 170.0 16.0 110 54 192 222
200.0/206.0 198.0 - 202.0 | 204.0 - 208.0 16.0 141 80 227 246
225.0/219.1 223.0 - 227.0 | 216.9 - 221.3 10.0 141 80 252 271
225.0/229.0 223.0 - 227.0 | 227.0 - 231.0 10.0 141 80 252 271
250.0/256.0 248.0 - 252.0 | 253.5 - 258.5 10.0 141 80 277 296
315.0/323.9 313.0 - 317.0 | 320.5 - 327.0 10.0 141 80 342 365
355.0/355.6 353.0 - 357.0 | 352.0 - 359.0 6.0 141 80 382 405
160.0/159.0 мм: версия W2 PN 16 бар; версия W 4 PN 10 бар; 160.0/168.3 мм: имеется только в W5
  • Следуйте инструкции по монтажу
  • PN = рабочее давление при условии соблюдения допустимых нагрузок
  • Тестовое давление = PN x 1.5 (например, в промышленных трубопроводах, для водоподготовки и пр.)
  • Для монтажа труб из HDPE и PP, необходимы кольца жёсткости STRAUB
  • Кольцевые вкладки являются опцией
  • Дополнительные уплотнения и данные по температурным диапазонам предоставляются по запросу
