STRAUB-GRIP-STEPPED

Соединение труб с разностью в диаметрах для воды, судостроения и других сред

d 35-168.0 мм

STRAUB-GRIP-STEPPED - соединение труб с разностью в диаметрах для воды, судостроения и других сред STRAUB-GRIP-STEPPED - соединение труб с разностью в диаметрах для воды, судостроения и других сред

STRAUB-GRIP-L-STEPPED - надвижная муфта с жесткой осевой фиксацией предназначена для соединения труб с разными диаметрами и обеспечивающая надежное и постоянное соединение.

Разумеется, для соединения труб большего диаметра можно использовать тип STRAUB-FLEX. Наши сотрудники всегда готовы помочь с подбором муфт, необходимых для реализации Ваших "проектов".



[Каталог] cоединительные муфты STRAUB-STEPPED 35.0 -168.0 »

[Инструкция] инструкция по установке »



ОТПРАВИТЬ ЗАПРОС

Спецификация STRAUB-GRIP STEPPED d 35.0 - 168.0 мм

Деталь/материал W1 W2 W4 W5
Корпус       AISI 316 L или аналог
Болты стяжные       A4 - 80
Болты закладные       AISI 316 L или аналог
Зубчатое анкерное кольцо       AISI 301
Подкладка (опция)       AISI 316 L / PVDF
Уплотнительная манжета
EPDM

Температура от -20°С до + 100°С

Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты

NBR

Температура от -20°С до +80°С

Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды

FPM/FKM

Температура от -20°С до +180°С

Среда: озон, кислород, кислоты, газы, масла и топливо (только с подкладклой)

cоединительные муфты STRAUB-STEPPED 35.0 -168.0

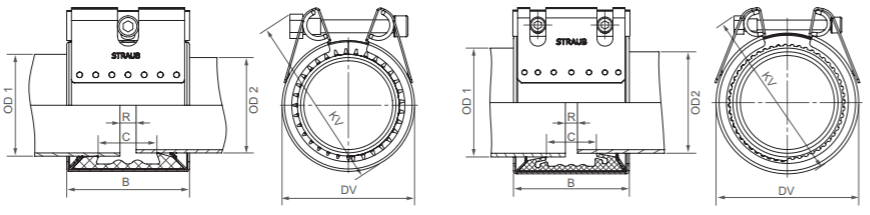

OD Допуск PS B C DV KV
Труба 1 Труба 2 OD 1 OD 2
[мм] [мм] [мм] [мм] [бар] [мм] [мм] [мм] [мм]
35.0 * 32.0 34.5 - 35.5 31.5 - 32.5 24 46 18 52 75
50.8 48.3 50.3 - 51.3 47.8 - 48.8 24 76 37 76 105
54.0 50.8 53.5 - 54.5 50.3 - 51.3 24 76 37 76 105
60.3 * 57.0 59.7 - 60.9 56.4 - 57.6 24 76 37 79 110
76.1 73.0 75.3 - 76.9 72.3 - 73.7 24 95 41 98 142
88.9 84.0 88.0 - 89.8 83.2 - 84.8 22 95 41 111 157
104.0 101.6 103.0 - 105.0 100.6 - 102.6 22 95 35 132 172
108.0 104.8 106.9 - 109.1 103.8 - 105.8 21 95 41 130 172
114.3 108.0 113.2 - 115.4 106.9 - 109.1 16 95 41 136 177
139.7 133.0 138.3 - 141.1 131.7 - 134.3 16 110 54 164 210
159.0 154.0 157.4 - 160.6 152.5 - 155.5 16 110 54 183 225
168.3 159.0 166.6 - 170.0 157.4 - 160.6 16 110 54 192 230
