STRAUB-STEP-FLEX 2 - соединить трубы разного диаметра.
d 219.9-812.8 мм
Муфты Straub-STEP-FLEX-2 -гибкое соединение без осевой фиксации для труб из любых материалов
Указанный температурный режим на основе уплотнения EPDM .
EPDM используются по умолчанию.
Все диаметры и спецификации материалов, а так же принадлежности (кольцевые вставки, кольца жёсткости, приспособления для монтажа) вы можете найти в Техническом Руководстве.
Конструкция и дизайн муфт STRAUB согласно DIN 86128-1 и 86128-2.
Рабочее давление до 25 bar
Диаметр от 219,1 - 812,8 мм
Диапазон температур от -20° C до +100° C
[Каталог] cоединительные муфты STRAUB-STEP-FLEX 2 219.1 - 812.8 »
[Инструкция] инструкция по установке »

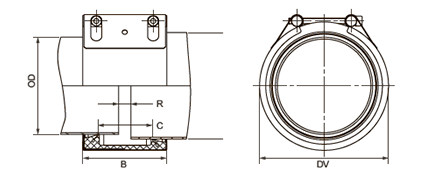

Спецификация STRAUB-STEP-FLEX d 219.1 - 812.8 мм
| Деталь/материал | W1 | W2 | W4 | W5 |
|---|---|---|---|---|
| Корпус | S355MC, гор. гальваниз. | AISI 316 L или аналог | AISI 316 L или аналог | |
| Болты стяжные | AISI 4135 | AISI 4135 | A4-80 | |
| Болты закладные | AISI 12 L 14, гальванизиров. | AISI 12 L 14, гальванизиров. | AISI 316 L или аналог | |
| Подкладка (опцион) | AISI 316 L или аналог | AISI 316 L или аналог | AISI 316 L или аналог | |
| Уплотнительная манжета | ||||
| EPDM | Температура от -20°С до + 100°С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты |
|||
| OD | DN 2 мин. (dn1+10мм) | DN 2 мах. (dn2+30мм) |
|---|---|---|
| [мм] | ||
| PN 2.5 - 25 [бар] | ||
| 219.1 | 230 | 250 |
| 250.0 | 260 | 280 |
| 267.0 | 277 | 297 |
| 273.0 | 283 | 303 |
| 304.0 | 314 | 334 |
| 323.9 | 334 | 354 |
| 355.9 | 366 | 386 |
| 406.4 | 416 | 436 |
| 457.2 | 467 | 487 |
| 508.0 | 518 | 538 |
| 558.8 | 569 | 589 |
| 609.6 | 620 | 640 |
| 711.2 | 721 | 741 |
| 762.0 | 772 | 792 |
| 812.8 | 823 | 843 |
ИМЕЮТСЯ ПРОМЕЖУТОЧНЫЕ РАЗМЕРЫ ОТ 219.1 ДО 812.8 мм
* уточняйте диапазон давления и исполнение для каждого диаметра
- Следуйте инструкциям по монтажу
- PN = рабочее давление при соблюдении допустимых нагрузок
- Тестовое давление =PN x 1.5 (например, для ромышленности, водоснабжения и пр. )
- Кольцевые вкладки являются опцией
- Дополнительные замеры уплотнений, давления и температуры по запросу
