STRAUB-FLEX 3
Муфта для соединения трубопроводов из любых материалов для воды, промышленности, нефти, газа, судостроения.
d 219,1 - 2032.0 мм
Гибкая муфта для соединения трубопроводов из любых материалов.
Соединение с двумя свойствами— как соединительно-уплотнительная функция так и функция компенсатора в одной муфте.
Многофункциональная муфта без жесткого сцепления предназначена для соединения труб из разных материалов. Соединительная функция и компенсатор в одном. Применяется в добывающих отраслях, газо и водопроводах, в промышленности, энергетике и судостроении. Особенно хорошо компенсирует осевые
температурные деформации и вибрацию, также шум.
Рабочее давление до 25 bar
Диаметр от 219,1 - 4064.0 мм
Диапазон температур от -20° C до +180° C
[Каталог] cоединительные муфты STRAUB-FLEX 3 219.1 -2032.0 »
[Инструкция] инструкция по установке »

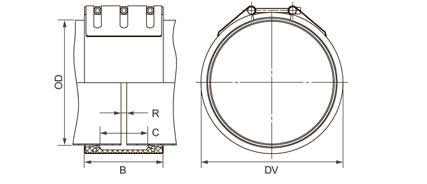

Спецификация STRAUB-FLEX 3 d 219.1 - 2032.0 мм
| Деталь/материал | W1 | W2 | W4 | W5 |
|---|---|---|---|---|
| Корпус | S355MC,гор. оцинк. | AISI 316 L или аналог | AISI 316 L или аналог | |
| Болты стяжные | AISI 4135 | AISI 4135 | A4-80 | |
| Болты закладные | AISI 12 L 14, гальванизир. | AISI 12 L 14, гальванизир | AISI 316 L или аналог | |
| Подкладка (опцион) | AISI 316 L или аналог/ HDPE | AISI 316 L или аналог / HDPE | AISI 316 Lили аналог / PVDF | |
| Уплотнительная манжета | ||||
| EPDM | Температура от -20°С до + 100°С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты |
|||
| NBR | Температура от -20°С до +80°С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды |
|||
| FPM / FKM | Температура от -20°С до +180°С Среда: озон, кислород, кислоты, газы, мала и горючее (только с прокладкой) |
|||
| OD | Допуски | OD | Допуски |
|---|---|---|---|
| [мм] | [мм] | [мм] | [мм] |
| PN 2.5 - 25 [бар]* | |||
| 219.1 | 216-222 | 812.8 | 809-817 |
| 250.0 | 247-253 | 914.4 | 910-918 |
| 267.0 | 264-270 | 1016.0 | 1012-1020 |
| 273.0 | 270-276 | 1117.6 | 1113-1122 |
| 304.0 | 301-307 | 1219.2 | 1215-1224 |
| 323.9 | 321-327 | 1320.8 | 1316-1325 |
| 355.9 | 352-358 | 1422.4 | 1418-1427 |
| 406.4 | 403-409 | 1524.0 | 1519-1529 |
| 457.2 | 454-460 | 1600.0 | 1595-1605 |
| 508.0 | 504-512 | 1625.6 | 1621-1631 |
| 558.8 | 555-562 | 1727.2 | 1722-1732 |
| 609.6 | 606-613 | 1828.8 | 1824-1834 |
| 711.2 | 707-715 | 1930.4 | 1925-1935 |
| 762.0 | 758-766 | 2032.0 | 2027-2037 |
ИМЕЮТСЯ ПРОМЕЖУТОЧНЫЕ РАЗМЕРЫ от 219.1 до 2032.0 мм
