STRAUB-SQUARE-FLEX

Муфты для соединения и ремонта квадратных труб без сварки

d 60-100.0 мм

STRAUB-SQUARE-FLEX - Муфты для соединения квадратных труб без сварки STRAUB-SQUARE-FLEX - Муфты для соединения квадратных труб без сварки

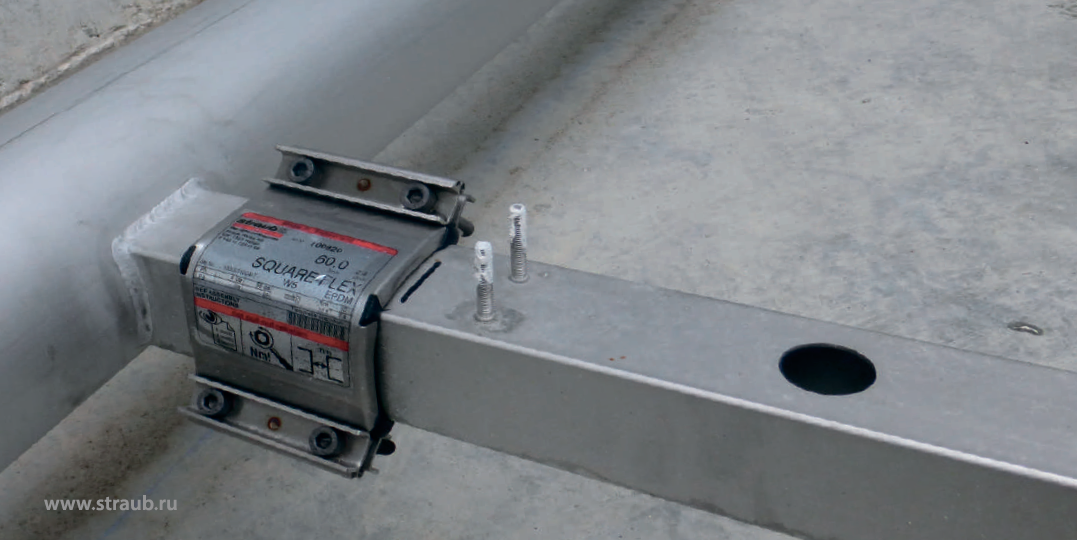

Муфты STRAUB-SQUARE-FLEX используются для простого, быстрого и надежного соединения труб квадратного сечения.

Основная область применения муфт STRAUB-SQUARE-FLEX - трубопроводы на водопроводных станциях биологической очистки сточных вод. STRAUB-SQUAREFLEX также используется на квадратных трубах аэрационных бассейнов.

[Каталог] соединительные муфты STRAUB-SQUARE-FLEX 60.0 -100.0 мм для квадратных труб»

[Инструкция] инструкция по установке муфт для соединения квадратных труб»



ОТПРАВИТЬ ЗАПРОС

cоединительные муфты STRAUB-SQUARE-FLEX 60.0 -100.0

Спецификация STRAUB-SQUARE-FLEX d 60.0 - 100.0 мм

Деталь/материал W1 W2 W4 W5
Корпус       AISI 316 L
Болты стяжные       A4 - 80
Болты закладные       AISI 316 L
Уплотнительная манжета
EPDM

Температура от -20°С до + 100°С

Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты

cоединительные муфты STRAUB-SQUARE-FLEX 60.0 -100.0

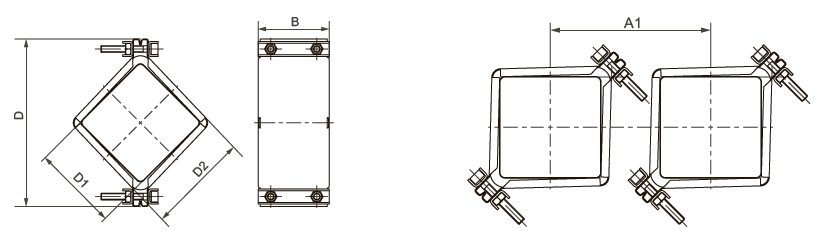

Размер [мм] PN D D1 D2 B A1 Крутящий момент [Nm] Головка нт шестигранника [мм] Резьба мм
[бар] [мм] [мм] [мм] [мм] [мм] [мм]
60.0 4.0 142 60 83 85 125 10 6 8
80.0 4.0 171 80 103 85 140 10 6 8
100.0 4.0 200 100 123 85 170 10 6 8
